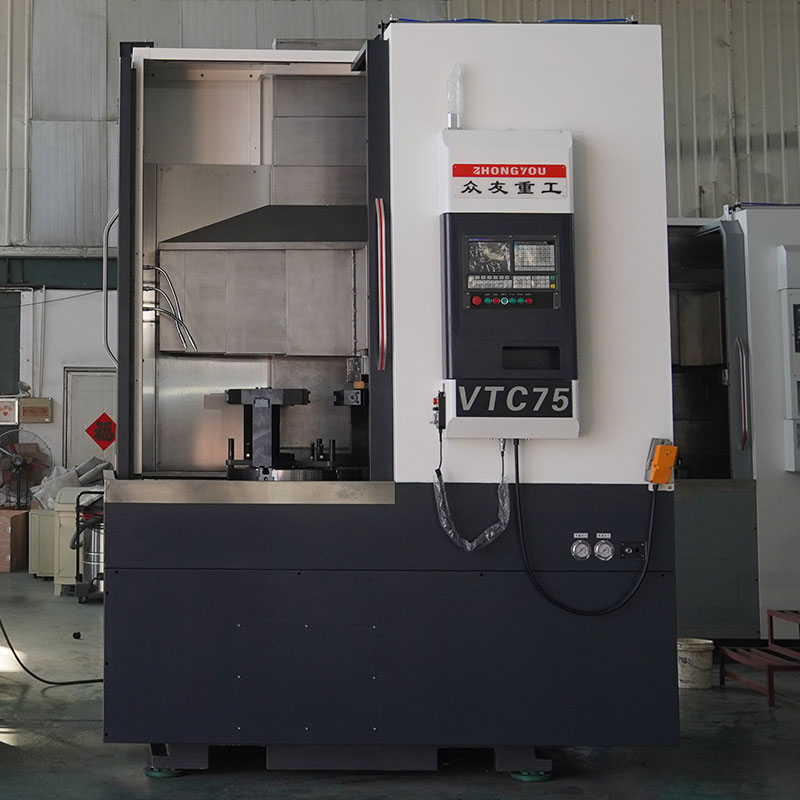

数控立车VTC75 自动换刀精加工立车床刹车毂刹车片精加工立式车床

山东众友重工为大连客户定制一台生产刹车盘/刹车鼓加工的设备可一次性完成端面、外圆、内孔及螺纹的加工，表面粗糙度达标，无需后续磨削。数控立车（CNC vertical lathe）是一种主轴轴线垂直于水

65系列

75系列

45系列

数控立车

销售咨询

+8613562463338

19592466186@qq.com

扫描添加微信咨询

扫描添加WhatsApp咨询

产品咨询相关产品

产品详细介绍

山东众友重工为大连客户定制一台生产刹车盘/刹车鼓加工的设备可一次性完成端面、外圆、内孔及螺纹的加工，表面粗糙度达标，无需后续磨削。

数控立车（CNC vertical lathe）是一种主轴轴线垂直于水平面、工作台装卡工件在水平面内旋转、刀架作垂直或斜向进给的数控车床，以下从其基本情况、工作原理、功能应用、发展趋势几个方面展开介绍：

基本情况

数控立车具有多种分类方式，狭义的数控立车指的是两轴联动数控立车，广义的数控立车则包括两轴数控立车、三轴、四轴数控立式车削中心及五轴联动立式车铣中心等。国内数控立车制造商众多，如大连机床、沈阳机床、宝鸡机床、天水星火、海天精工等，产品各具特色。

工作原理

数控立车的工作原理主要基于计算机数字控制系统，通过一系列精密的机械结构和电子元件实现零件的高精度加工。数控系统能够根据输入的加工程序对机床的各个运动部件进行精确控制，从而完成零件的加工。

功能应用

数控立车是一种自动化数控加工机床，用来加工零件的内外圆柱面、锥面、端面切槽及倒角，可自动完成外圆柱面、圆锥面、球面以及螺纹的加工，还能加工一些复杂的回转面，如双曲面等。它改善了主轴结构，增加了设备刚性，特别适用于汽车用轮鼓、制动鼓、飞轮壳、离合器壳、压盘、轮辋、差减壳、盘类等零部件的粗精加工。

发展趋势

性能提升：近几年，随着我国高端制造业和国民经济的快速发展，大型、复杂、高精度的短轴、盘类零件加工需求越来越多，立车的性能也越来越好，由普通向数控、向五轴联动发展，轴数从2轴向3轴、4轴、5轴发展。

精度提高：精度越来越高，从毫米级到道级，再到微米级。

速度加快：进给速度越来越快，从10m/min逐步提升到120m/min。

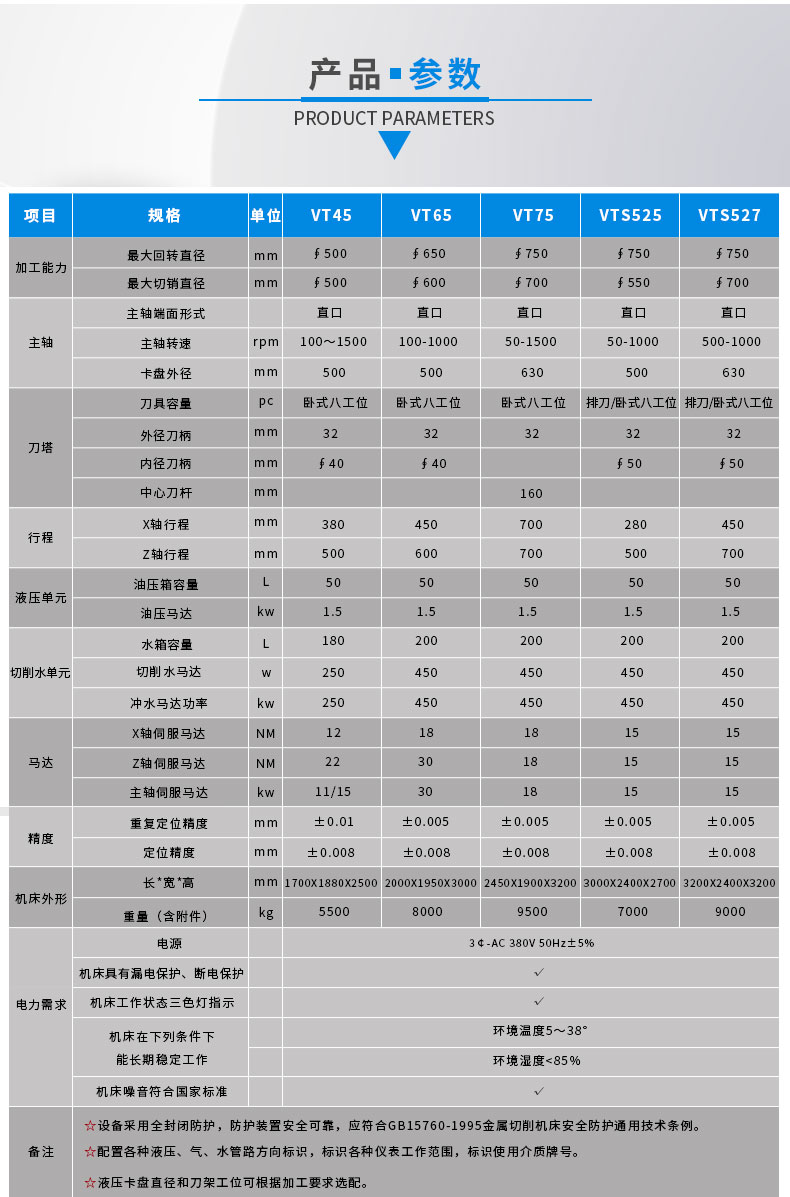

技术参数

规格项目	单位	VT45	VT65	VT75	VTS525	VTS527
最大回转直径	mm	∮560	∮650	∮750	∮750	∮750
最大切削直径	mm	∮450	∮600	∮700	∮550	∮700
主轴端面形式	-	直口	直口	直口	直口	直口
主轴转速	rpm	3000	100-1000	50-1500	50-1000	500-1000
卡盘外径	mm	500	500	630	500	630
刀具容量	pc	卧式八工位	卧式八工位	卧式八工位	卧式八工位	卧式八工位
外径刀柄	mm	32	32	32	32	32
内径刀柄	mm	∮40	∮40	-	∮50	∮50
X轴行程	mm	400	450	700	280	450
Z轴行程	mm	500	600	700	500	700
液压箱容量	L	50	50	50	50	50
液压马达	kw	1.5	1.5	1.5	1.5	1.5
水箱容量	L	180	200	200	200	200
削切水马达	W	250	450	450	450	450
削切水功率	KW	250	450	450	450	450
X轴伺服马达	NM	12	18	18	15	15
Z轴伺服马达	牛·米	22	30	18	15	15
主轴伺服马达	KW	11/15	18.5	22	18.5	22
重复定位精度	mm	±0.005	±0.005	±0.005	±0.005	±0.005
定位精度	mm	±0.008	±0.008	±0.008	±0.008	±0.008
长宽高	mm	1700X1880X2500	2000X1950X3000	2450X1900X3200	3000X2400X2700	3200X2400X3200
重量（含附件）	KG	5500	8000	9500	7000	9000
电源	-	三相AC 380V 50Hz±5%	三相AC 380V 50Hz±5%	三相AC 380V 50Hz±5%	三相AC 380V 50Hz±5%	三相AC 380V 50Hz±5%
漏电/断电保护	-	有	有	有	有	有
三色灯指示	-	有	有	有	有	有
长期稳定工作条件	-	环境温度5～38°, 湿度<85％	环境温度5～38°, 湿度<85％	环境温度5～38°, 湿度<85％	环境温度5～38°, 湿度<85％	环境温度5～38°, 湿度<85％
噪音符合国家标准	-	是	是	是	是	是
☆ 设备采用全封闭保护，保护装置安全可靠，应符合GB15760-1995《金属切削机床安全防护技术条件》。^[1]^ ☆ 配备各种液压、气动和水管路线指示标志，标明各种仪器的工作范围，并标明所用介质的等级。^[2]^ ☆ 液压卡盘直径和刀架工位可根据加工要求选择。^[3]^

压制案例

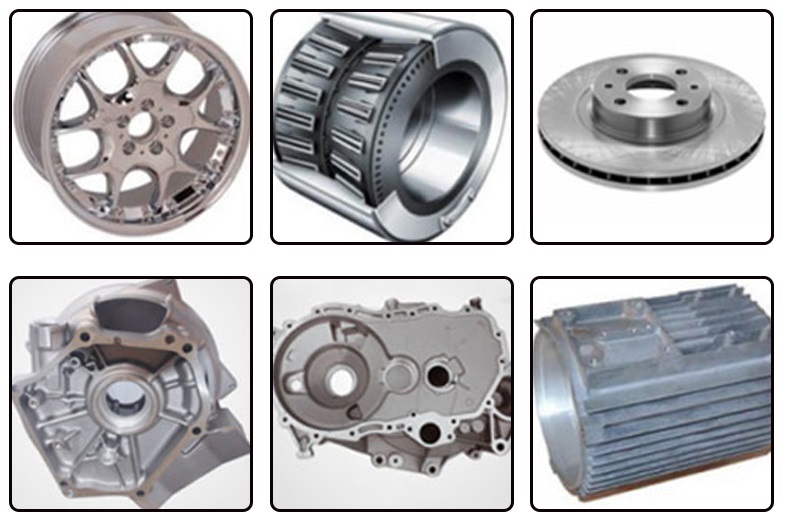

适用范围

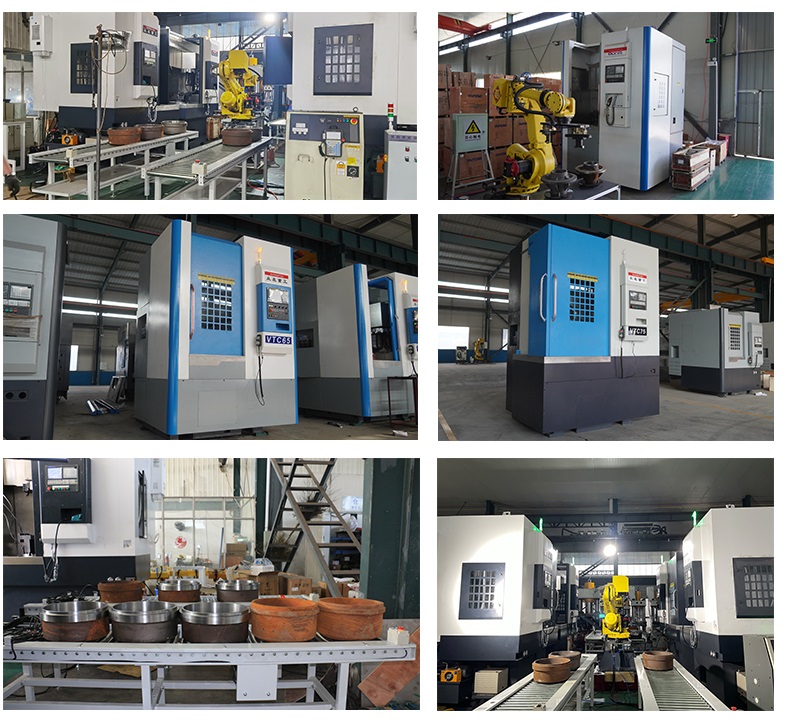

顾客案例

客户案例

视频展示

技术参数

规格项目	单位	VT45	VT65	VT75	VTS525	VTS527
最大回转直径	mm	∮560	∮650	∮750	∮750	∮750
最大切削直径	mm	∮450	∮600	∮700	∮550	∮700
主轴端面形式	-	直口	直口	直口	直口	直口
主轴转速	rpm	3000	100-1000	50-1500	50-1000	500-1000
卡盘外径	mm	500	500	630	500	630
刀具容量	pc	卧式八工位	卧式八工位	卧式八工位	卧式八工位	卧式八工位
外径刀柄	mm	32	32	32	32	32
内径刀柄	mm	∮40	∮40	-	∮50	∮50
X轴行程	mm	400	450	700	280	450
Z轴行程	mm	500	600	700	500	700
液压箱容量	L	50	50	50	50	50
液压马达	kw	1.5	1.5	1.5	1.5	1.5
水箱容量	L	180	200	200	200	200
削切水马达	W	250	450	450	450	450
削切水功率	KW	250	450	450	450	450
X轴伺服马达	NM	12	18	18	15	15
Z轴伺服马达	牛·米	22	30	18	15	15
主轴伺服马达	KW	11/15	18.5	22	18.5	22
重复定位精度	mm	±0.005	±0.005	±0.005	±0.005	±0.005
定位精度	mm	±0.008	±0.008	±0.008	±0.008	±0.008
长宽高	mm	1700X1880X2500	2000X1950X3000	2450X1900X3200	3000X2400X2700	3200X2400X3200
重量（含附件）	KG	5500	8000	9500	7000	9000
电源	-	三相AC 380V 50Hz±5%	三相AC 380V 50Hz±5%	三相AC 380V 50Hz±5%	三相AC 380V 50Hz±5%	三相AC 380V 50Hz±5%
漏电/断电保护	-	有	有	有	有	有
三色灯指示	-	有	有	有	有	有
长期稳定工作条件	-	环境温度5～38°, 湿度<85％	环境温度5～38°, 湿度<85％	环境温度5～38°, 湿度<85％	环境温度5～38°, 湿度<85％	环境温度5～38°, 湿度<85％
噪音符合国家标准	-	是	是	是	是	是
☆ 设备采用全封闭保护，保护装置安全可靠，应符合GB15760-1995《金属切削机床安全防护技术条件》。^[1]^ ☆ 配备各种液压、气动和水管路线指示标志，标明各种仪器的工作范围，并标明所用介质的等级。^[2]^ ☆ 液压卡盘直径和刀架工位可根据加工要求选择。^[3]^

压制案例

适用范围

顾客案例

客户案例

产品优势

高精度加工

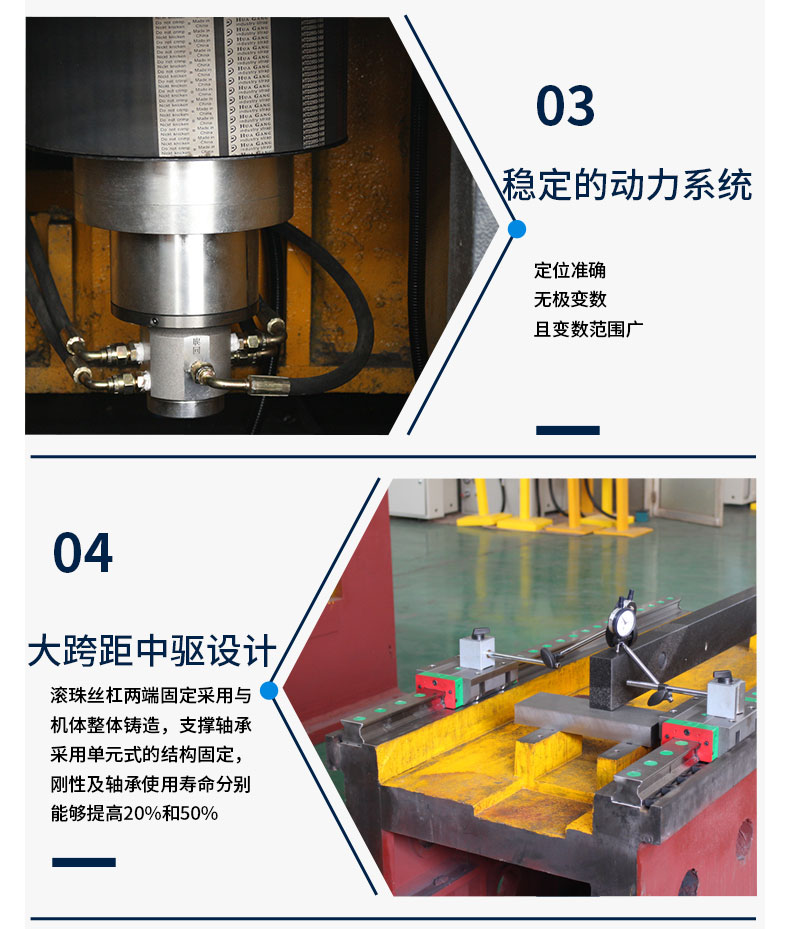

采用精密主轴和导轨系统，确保加工精度达到±0.005mm

高效生产

自动化程度高，生产效率比传统机床提升60%以上

节能环保

采用节能电机和优化设计，能耗降低30%
